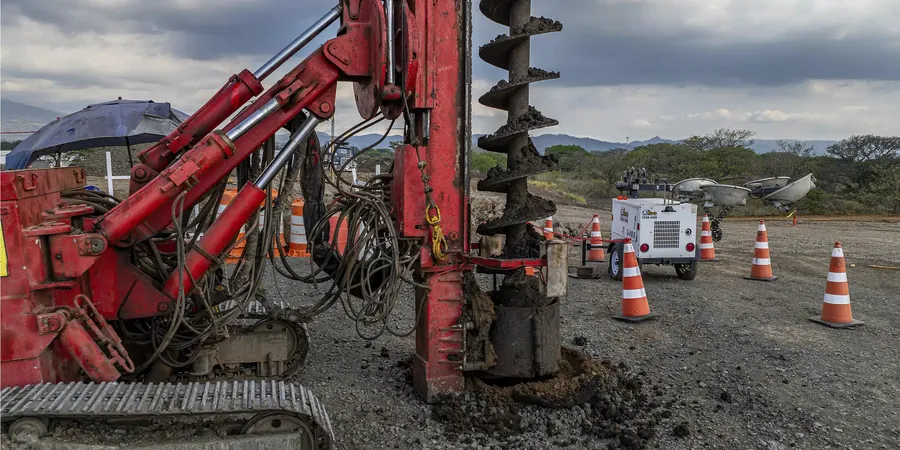

L'expansion urbaine de Marseille, des quartiers historiques du Panier jusqu'aux extensions récentes d'Euroméditerranée, s'est souvent faite sur d'anciens marécages ou des zones de remblais portuaires. Nous le constatons à chaque projet : la greffe d'ouvrages modernes sur ces sols compressibles exige des solutions de renforcement sans substitution massive. La conception de colonnes ballastées, que l'équipe dimensionne ici depuis le Vieux-Port jusqu'à la vallée de l'Huveaune, répond à cette double contrainte marseillaise : sols faibles et sismicité modérée. En pratique, cela signifie constituer un réseau de colonnes en matériau granulaire sous les fondations ou les dallages, qui densifie le terrain encaissant et draine les pressions interstitielles. Avant de lancer le maillage, nous couplons toujours l'analyse avec des essais CPT pour caler le modèle géotechnique sur des profils de résistance de pointe continus, indispensables quand on traverse 8 à 15 mètres de vases du delta rhodanien ou de limons argileux quasi saturés.
Sur les sols de comblement du Vieux-Port, un réseau bien conçu de colonnes ballastées peut diviser les tassements absolus par trois tout en accélérant la consolidation primaire.
Méthodologie et portée
Considérations locales
La norme NF EN 1997-1 (Eurocode 7) et son annexe nationale française cadrent strictement le dimensionnement à Marseille, surtout pour la vérification ELU de poinçonnement et la stabilité d'ensemble. En zone sismique 3, avec une accélération au rocher de référence de 1,6 m/s², l'arrêté du 22 octobre 2010 nous oblige à vérifier l'absence de liquéfaction du sol encaissant sous séisme, ce qui conditionne directement l'espacement des colonnes. Le risque principal que nous identifions dans le secteur de la Joliette ou d'Arenc est le fluage latéral du matelas granulaire si les colonnes traversent une couche molle non confinée latéralement. Un sous-dimensionnement de la couche de répartition ou une mauvaise prise en compte des charges excentrées peut conduire à des tassements différentiels excessifs entre colonnes, inacceptables pour des radiers ou des dallages industriels. Nous vérifions donc systématiquement par approche aux éléments finis le comportement du groupe de colonnes et non de la colonne isolée, car l'effet de groupe en sol fin saturé est déterminant.
Normes applicables
NF EN 1997-1 (Eurocode 7) : calcul géotechnique, NF P 94-261 (AFNOR) : dimensionnement des colonnes ballastées, Arrêté du 22 octobre 2010 : règles parasismiques – zone 3, NF EN 1998-5 (Eurocode 8 – partie 5) : vérification à la liquéfaction, NF EN 933-1 : essais granulométriques des matériaux d'apport
Services techniques associés
Dimensionnement et note de calcul
Étude géotechnique de dimensionnement (G2 PRO) incluant la définition du maillage, du diamètre, du taux de substitution et la vérification aux ELU/ELS sous charges statiques et sismiques selon l'NF P 94-261. Modélisation par éléments finis du groupe de colonnes et du matelas de répartition pour valider les tassements absolus et différentiels.
Suivi de chantier et essais de contrôle
Assistance géotechnique d'exécution (G3/G4) avec suivi des paramètres de compactage en continu, contrôle du refus, essais de chargement en tête de colonne et contrôle de la densité du matelas granulaire. Essais pressiométriques inter-colonnes pour valider l'amélioration réelle du sol encaissant.
Paramètres typiques
Questions fréquentes
Quel budget prévoir pour une étude de conception de colonnes ballastées sur un projet à Marseille ?
Selon la complexité de l'ouvrage et la campagne de reconnaissance nécessaire, une mission de conception G2 PRO pour un réseau de colonnes ballastées se situe généralement entre 1 480 € et 4 700 €. Ce montant inclut la synthèse géotechnique, le dimensionnement du réseau et la note de calcul complète, mais pas les essais de contrôle en phase chantier.
Comment garantissez-vous la continuité des colonnes dans les limons argileux de Marseille ?
Nous imposons un enregistrement en continu de l'énergie de compactage et du volume de matériau par passe. Si le refus n'est pas atteint à la profondeur prévue, le maillage est resserré localement. Un essai pressiométrique inter-colonnes en fin de traitement valide que le module de déformation du sol encaissant a bien été relevé au niveau attendu.
Quelle est la différence entre vibrocompactage et colonnes ballastées pour un sol marseillais ?
Le vibrocompactage densifie les sols granulaires sans apport majeur de matériau, ce qui le rend inadapté aux limons argileux saturés de la plaine marseillaise. Les colonnes ballastées, en revanche, apportent un matériau granulaire qui draine et renforce le sol fin par expansion latérale. Pour nos sols fins, la colonne ballastée est la technique de référence.
Quels essais de sol recommandez-vous avant de concevoir un réseau de colonnes ballastées ?
Nous préconisons une campagne combinant CPT et sondages pressiométriques espacés selon le maillage futur. Le CPT donne un profil continu de la résistance de pointe, idéal pour caler l'interface molle/compacte, et le pressiomètre Ménard fournit le module de déformation et la pression de fluage nécessaires au dimensionnement selon la norme NF P 94-261.
